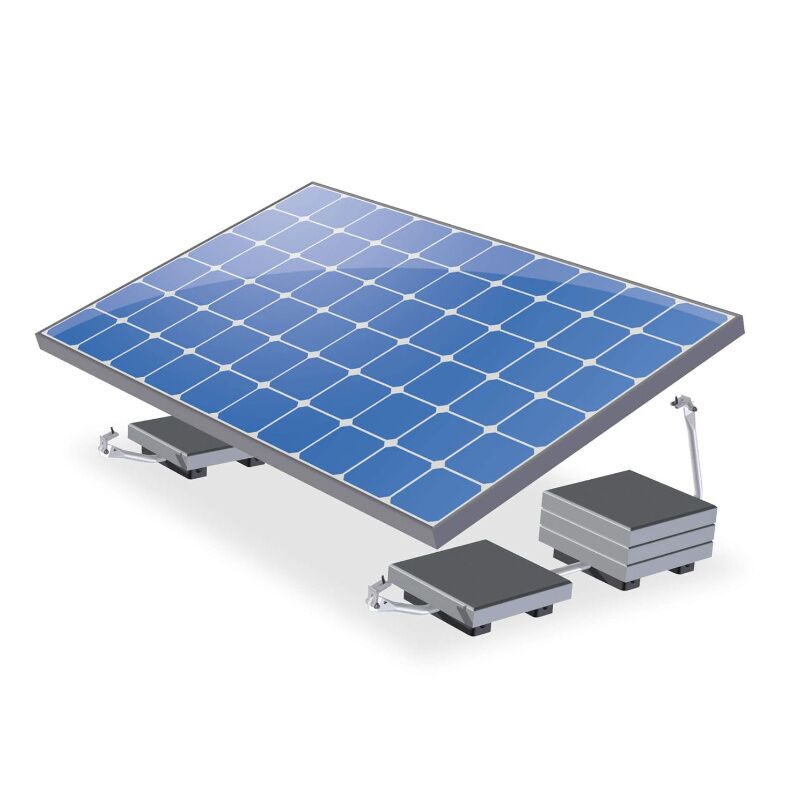

ValkBox® 3 XL (Neue Version) Universalmontagesystem für Flachdächer

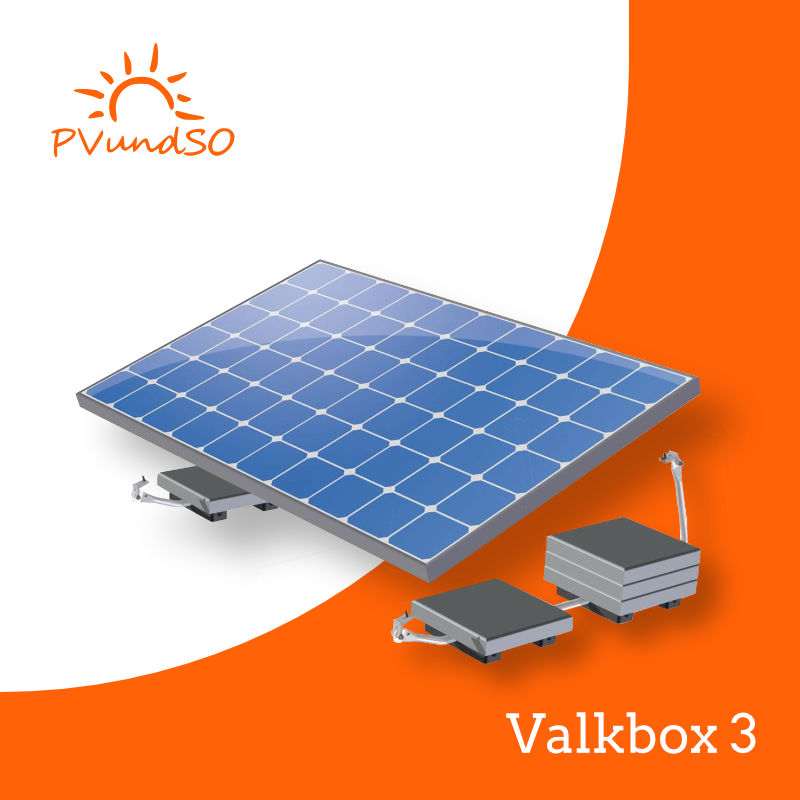

Das Montagesystem ValkBox® 3 ist ein universelles Montagesystem, mit dem ein Standardsolarmodul im Querformat mit einem Neigungswinkel von ca. 17° auf einem Flachdach mit einer Höhe von bis zu 16 m aufgestellt werden kann. Dabei sorgen die 4 mitgelieferten Gummi-Unterlagen für eine optimale Druckverteilung und schützen gleichzeitig die Dachhaut.

Wie viele Platten je nach Lage, Solarmodultyp, Dachoberfläche und Gebäudehöhe benötigt werden, ist in der Montageanleitung angegeben. Darüber hinaus finden Sie eine ausführliche Erläuterung zur Montageweise des Systems.

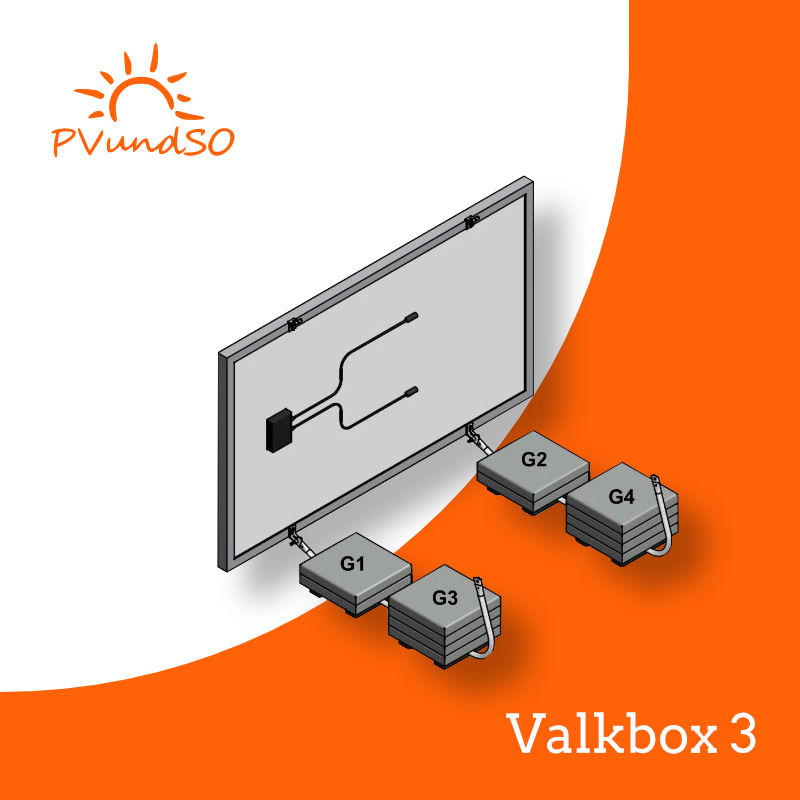

Der benötigte Ballast in Form von handelsüblichen Betonplatten (30x30x4,5 cm) ist nicht im Lieferumfang enthalten.

► Vorteile der ValkBox 3 auf einen Blick:

• Komplett-Set für eine sichere Montage eines Solarmoduls auf Flachdächern und Freiflächen
• 17 Grad Neigungswinkel
• witterungsbeständig durch eloxiertes Aluminium
• einfache Montage
• einfache Ballastierung durch handelsübliche Betonplatten oder Gehwegplatten (30 x 30 cm)
• 10 Jahre Garantie

► Solarmodultyp

Das Montagesystem ValkBox® 3 eignet sich zur Montage von Solarmodulen auf Flachdächern oder Boden, die folgende Voraussetzungen erfüllen:

• Ausführung der Module: Standardsolarmodule mit Aluminiumeinfassung und Montagebohrungen für mindestens Schrauben M6
• Länge der Module: 1650-2280 mm
• Breite der Module: 926-1150 mm

Downloads

Montageanleitung Valk-Box inkl. Ballastierungstabellen
