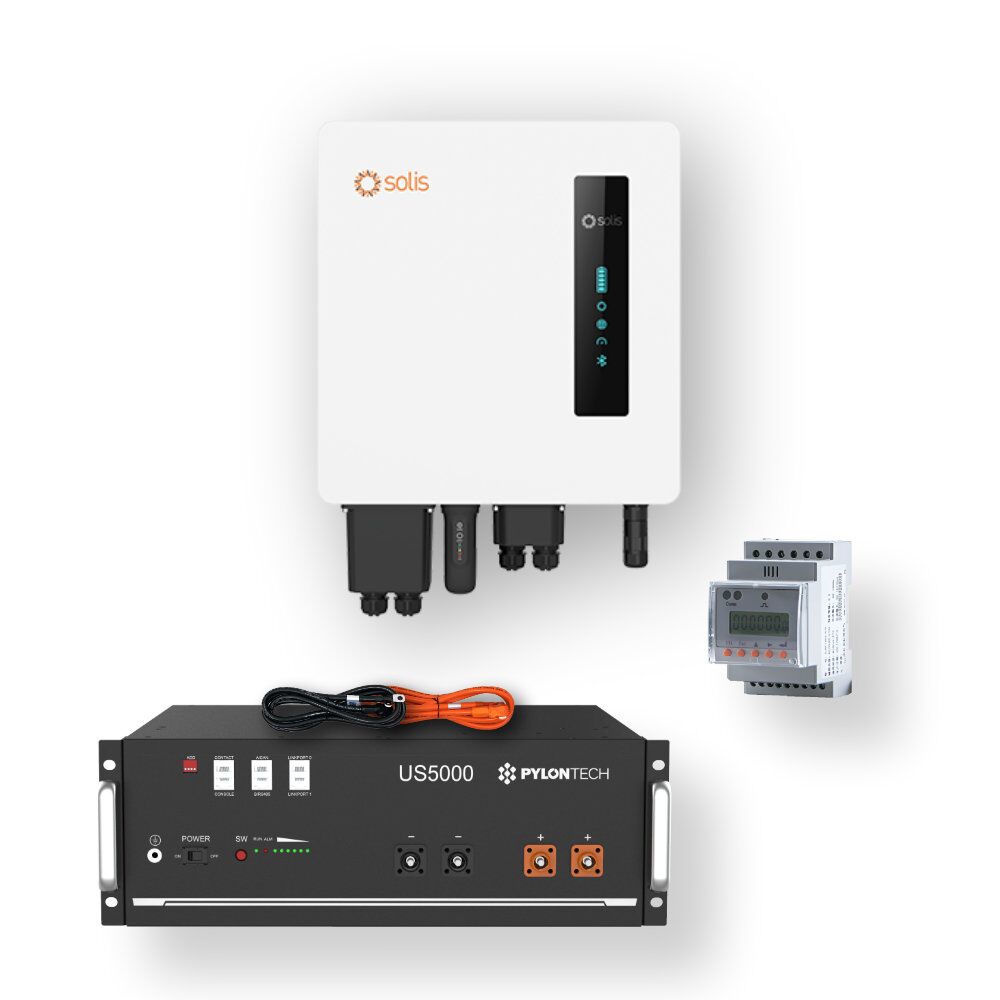

Solis S6-EA1P4.6K-L + Pylontech US5000 Speicherlösung für vorhandene PV Anlagen

Solis S6-EA1P4.6K-L | AC-gekoppelter Niedervolt Batterie-Wechselrichter 1PH 4.6 kW

• Modellbezeichnung: SOL-S6-EA1P4.6K-L
• Gewicht: 24,5 kg
• Abmessungen (H*B*T): 440*465*192 mm

Wechselstromeingang (Netzseite)

• Eingangsspannungsbereich: 187-253 V
• Max. Eingangsstrom: 21 A/20 A
• Max. Eingangsleistung: 4,6kW
• Frequenzbereich: 45-55 Hz / 55-65 Hz

Wechselstromausgang (Netzseite)

• Nennausgangsleistung: 4,6kW
• Max. Scheinausgangsleistung: 4.6 kVA
• Nennnetzspannung: 220 V / 230 V
• Netzspannungsbereich: 187-253 V
• Nennnetzfrequenz: 50 Hz / 60 Hz
• Nennnetzausgangsstrom: 21 A / 20 A
• Max. Ausgangsstrom: 21 A / 20 A
• Leistungsfaktor: > 0,99 (0,8 führt zu einer Verzögerung von 0,8)
• THDi: <3%

Batterie

• Batterietyp: Li-Ion
• Batteriespannungsbereich: 40-60 V
• Max. Lade-/Entladestrom: 96 A
• Kommunikation: CAN

Schutz

• Schutzklasse: I
• Überspannungskategorie: Gleichstrom II / Wechselstrom III
• Batterie-Rückwärtsschutz: Ja
• Batterie über und unter Spannungsschutz:Ja
• Kurzschluss-Schutz: Ja
• Ausgangsüberstromschutz: Ja
• Temperaturschutz: Ja

Pylontech US5000 4.8kWh Li-Ion Batterie 48V

• Gewicht: 39,7 kg
• Abmessungen: 442mm x 420mm x 161mm
• Batterietyp: Lithium-Eisenphosphat (LiFePo4)
• Nennspannung: 48V
• Nennkapazität: 100Ah / 4,8kWh
• Entladespannungsbereich: 45,5 … 53,2 V
• Ladespannungsbereich: 52,5 … 53,5 V
• Empfohlener Lade- / Entladestrom: 80A
• Kommunikation: RS485, CAN
• Temperaturbereich bei Ladung: +0… +50°C
• Temperaturbereich bei Entladung: -10… 50°C
• Lebensdauer: über 15 Jahre bei 25°C
• Zyklenlebensdauer: > 6000 bei 25°C
• BMS / Überwachung: integriert in jedem Modul
• Zertifizierung: CE / UN38.3

Batterie-Wechselrichter

Datenblatt – Solis S6-EA1P4.6K-L
Handbuch – Solis S6-EA1P4.6K-L
Kompatibilitätsliste – Solis S6-EA1P4.6K-L
Konformitätserklärung – Solis S6-EA1P4.6K-L
CE-Erklärung – Solis S6-EA1P4.6K-L

Batteriespeicher

Datenblatt – Pylontech US5000
Bedienungsanleitung – Pylontech US5000
Konformitätserklärung – Pylontech US5000
Konformitätsbescheinigung – Pylontech US5000

Kann ich dieses System mit meiner bestehenden Solaranlage kombinieren?

Ja, das ist genau der Zweck dieses Systems. Der Solis S6-EA1P4.6K-L ist AC-gekoppelt und funktioniert mit praktisch jeder netzgekoppelten PV-Anlage – egal ob Sie String-Wechselrichter, Mikrowechselrichter oder eine ältere Anlage haben. Das System wird einfach zwischen Ihren bestehenden Wechselrichter und die Hausverteilung installiert. Ihre vorhandene Solaranlage bleibt komplett unangetastet.

Wie viel kann ich durch den Speicher sparen?

Das hängt von Ihrem Stromverbrauch und Ihrer Anlagengröße ab. Ein typisches Beispiel: Bei einem Haushalt mit 4.000 kWh Jahresverbrauch und einer 5 kWp PV-Anlage können Sie den Eigenverbrauch von etwa 30% (ohne Speicher) auf bis zu 70% (mit Speicher) erhöhen. Bei einem Strompreis von 35 Cent/kWh bedeutet das eine zusätzliche Ersparnis von etwa 400-600 Euro pro Jahr. Der Speicher amortisiert sich so in etwa 6-9 Jahren.

Reichen 4,8 kWh Speicherkapazität aus?

Für einen 2-3 Personen Haushalt mit durchschnittlichem Verbrauch ist der 4,8 kWh Speicher ein guter Einstieg. Er überbrückt die typischen Abend- und Nachtstunden, in denen kein Solarstrom produziert wird. Die nutzbare Kapazität von etwa 4,5 kWh entspricht zum Beispiel: Kühlschrank (24h), TV-Abend (3h), Beleuchtung (5h), Laptop laden und noch Reserve. Bei größerem Bedarf können Sie den Speicher später mit weiteren Pylontech Modulen erweitern.

Was bedeutet AC-gekoppelt und warum ist das wichtig?

AC-gekoppelt bedeutet, dass der Batteriewechselrichter auf der Wechselstrom-Seite (nach dem PV-Wechselrichter) angeschlossen wird. Der große Vorteil: Sie müssen nichts an Ihrer bestehenden Solaranlage ändern. Das System funktioniert komplett unabhängig von Ihrem bisherigen Wechselrichter. Bei DC-gekoppelten Systemen (Hybrid-Wechselrichter) müssten Sie dagegen Ihren gesamten PV-Wechselrichter austauschen – deutlich aufwendiger und teurer.

Kann ich den Speicher später erweitern?

Ja, der Pylontech US5000 ist modular aufgebaut. Sie können bis zu 8 Module parallel betreiben und so die Kapazität auf bis zu 38,4 kWh erweitern. Die Erweiterung erfolgt durch einfaches Hinzufügen weiterer Batteriemodule – die Kommunikation läuft über das gemeinsame BMS (Batterie-Management-System).

Brauche ich einen besonderen Stromzähler?

In den meisten Fällen können Sie Ihren vorhandenen Zweirichtungszähler (Einspeisezähler) weiter nutzen. Das mitgelieferte 3-Phasen-Meter dient der internen Messung und Steuerung des Systems – es zeigt dem Wechselrichter, wann geladen oder entladen werden soll. Die Installation muss durch eine Elektrofachkraft erfolgen.
